Вентили высокого давления на кислород

Газовые вентили высокого давления Серии 9560

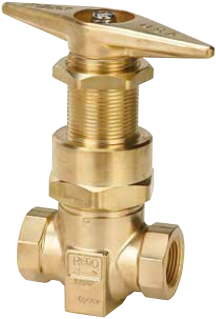

Вентиль со стандартным сальником Вентиль со стандартным сальником Вентиль с креплением на панель Вентиль с креплением на панель

Применение

Вентили высокого давления из латуни серии 9560 применяются в составе баллонных рамп, моноблоков из баллонов, реципиентов и других типов коллекторов в трубопроводных системах высокого давления. В вентилях серии 9560 очень низкий крутящий момент под давлением для облегчения ручного управления.


Характеристики
  • Максимальное рабочее давление 390 бар С коэффициентом запаса 4:1
  • Конструкция вентиля С механизмом, скрытым В корпусе, невыдвижным шпинделем и кольцевым уплотнением для длительного срока службы.
  • Удобный латунный маховичок для легкого управления под давлением.
  • Все вентили очищены для использования С кислородом по стандарту CGA G-41
  • Все вентили проходят заводское тестирование на герметичность.

Материалы
Корпус, крышка, шток, фиксатор штока, кольца, шайба
сальниковое уплотнение
Уплотнение штока
- Латунь
- Витон
- CTFE

Исполнение c мягким уплотнением штока

В вентилях с мягким уплотнением используется диск из CTFE в фиксаторе штока для создания газонепроницаемого уплотнения между штоком и ла- тунным корпусом. Исполнение с мягким уплотнением особенно актуально для газов с небольшими молекулами, такими как водород или гелий. Moжет применяться для различных некоррозионных технических газов включая кислород, аргон, азот, углекислый газ, оксид азота и ацетилен. Коэффициент расхода CV = 2.6


Исполнение c металлическим уплотнением штока

Медный диск седла в фиксаторе штока для создания уплотнения с монелевым седлом корпуса, которое вмонтировано в корпус и может быть заменено. Исполнение с металлическим уплотнением штока сводит к минимуму возможность температурного или химического разложения седла или воспламенения при использовании вентиля С кислородом. рекомендуется применять для кислорода и также для других не коррозионных промышленных газов. Вариант с металлическим седлом не следует использовать на ацетилен из-за медного диска. Применение С водородом или гелем недопустимо, если не использовать газонепроницаемое уплотнение. Коэффициент расхода Cv = 2.3. (укажите букву "C". в заказном коде)


Исполнение сальниковых гаек
  • Стандартная гайка небольшой высоты.
  • Гайка для установки на панели для облегчения монтажа. Включает сальниковую гайку с наружной резьбой и никелированную латунную монтажную гайку. Для монтажа требуется отверстие в панели диаметром 40м. (Укажите букву "Р" в заказном коде)

Исполнение на высокое давление
  • Уплотнение металл по металлу у штока и седла.
  • Максимальное рабочее давление 390 бар с коэффициентом запаса 4:1. Используйте префикс "HP" для заказа исполнения металлического седла на высокое давление (например НР9560С) Также доступно исполнение c нейлоновым седлом (укажите букву "N", например 9560N)
Размеры вентиля со стандартным сальником


Размеры вентиля для установки на панель


Заказной код Входное присоединение Выходное присоединение A, mm B, mm C, mm
Мягкое уплотнение Металлическое уплотнение
9560A 9560CA 1/2" NTP внутренняя 1/2" NTP внутренняя 110
(157 для модели с монтажом на панели; укажите "P" в коде)
82 140
9560B 9560CB 3/4" NTP внутренняя 3/4" NTP внутренняя
9561R 9561CR 1-11 1/2" NPSM правая 1-11 1/2" правая внутренняя шарнирная 134
9561RL 9561CRL 1-11 1/2" NPSM левая 1-11 1/2" NPS левая внутренняя / шарнирная
9561L 9561CL 1-11 1/2" NPSM левая 1-11 1.2Э ktdfz dyenhtyyzz / шарнирная
9563R 9563CR 1-11 1/2" NPSM правая 1-11 1/2" NPSM правая 96
9563L 9563CL 1-11 1/2" NPSM левая 1-11 1/2" NPSM левая
